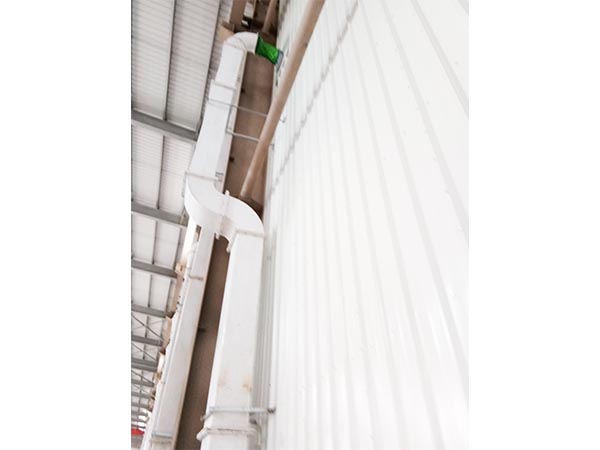

1、風管布置

除塵系統的排風點不宜過多，以利于各支管間阻力平衡

除塵風管應盡可能垂直或傾斜敷設，傾斜敷設時與水平面夾角最好大于45度。如必需水平敷設或傾角小于30度時，應采取措施，如加大流速等。

通風系統的風管宜采用圓形或矩形風管，在保證實用的前提下盡量照顧到整齊美觀。

排除含有劇毒物質的排風系統，應盡量減少正壓管段的長度，且正壓管段不得穿過其它房間。

排除潮濕氣體或含有水蒸氣的風管，應有不小于0.005的坡度，并應在風管的最低點和風機的底部都采取排水措施。

通風設備、風管及配件等，應根據所處的環境和輸送的氣體、蒸氣或粉塵的腐蝕性等，采取相應的防腐措施。

通風系統的風管，應根據需要設置必要的側孔，其位置和數量應符合檢測要求。

2、除塵管道布置原則

除塵管道的布置除應遵守一般通風管道的布置原則外，還有一些特殊要求：

(1)除塵系統的風管宜采用圓形鋼制風管，其接頭和接縫應嚴密。

(2)風管宜垂直或傾斜安裝，傾斜安裝時與水平面的夾角應大于45°，小坡度或水平敷設的管段應盡量縮短，并應采取防止積塵的措施。

(3)支管宜從主管的上面或側面插入，三通管的夾角，宜采用15 °-45 °。

(4)在容易積灰的異形管件附近，應設置密閉清掃孔。

(5)除塵風管轉彎處的曲率半徑R=1·5-3.0D，如曲率半徑不允許大時，要在彎頭內設導流葉片。

3、風管選型

(1)常用斷面形狀：

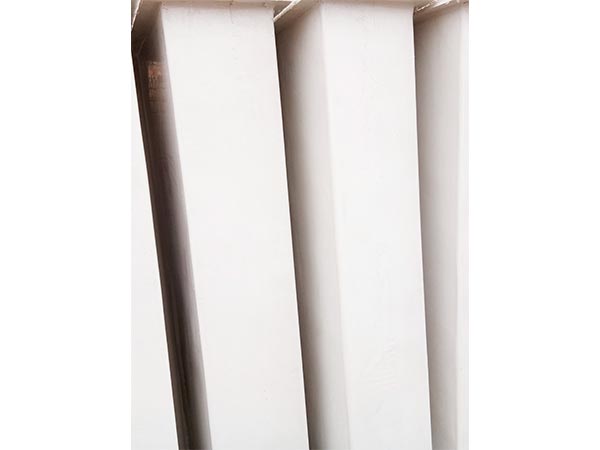

矩形：易于和建筑、裝修配合;局部構件制作容易。

——常用于空調系統

圓形：阻力小;省材料、強度高;管道制作容易。

——常用于通風系統及空調高速風管

其他形狀：根據實際需要。

4、管道定型化：

(1).《通風管道統一規格》中，圓管的直徑指外徑，矩形斷面尺寸是外邊長，即尺寸中都包括了相應的材料厚度。

(2).為了滿足阻力平衡的需要，除塵風管和氣密性風管的管徑規格較多。

(3).管道的斷面尺寸(直徑和邊長)采用只R20系列，即管道斷面尺寸是以公比數多1.12的倍數來編制的。
